佳贺精机成立于1989年「AUTOGRIP佳贺精机」的愿景是成为***制造商以及全球**的工具机自动化夹持解决方案服务商，与客户一起成长、创造价值。我们专注于动力卡盘、空油压回转缸、自动化夹持系列产品的研发与制作。比较高标准的设计与生产流程成就比较高质量的产品性能，帮助客户实现理想的夹持精度并提高生产效率。佳贺精机的产品广泛应用在车床、铣床、磨床及**机，为工件夹持提供**适化的解决方案与服务。中国台湾佳贺AUTOGRIP主要产品包含:动力卡盘、特殊动力卡盘、立置式卡盘、转盘用卡盘、手动卡盘、筒夹夹头、展刀搪沟头、同步夹具、空油压回转缸、回转分流阀、回转接头、零附件...卡盘主要加工产品大多为圆形、盘状法兰类，高精度、内径夹持之加工产品。东莞卡盘3P-218A11
径向间隙过大会造成夹持精度不良?大多数的夹持精度问题，都可归因于没有遵循正确的修爪方式。从机械的原理来说，任何的滑动配合件，一定都会有间隙。而夹爪（主爪）的间隙一般区分为径向间隙、轴向间隙与横向间隙三种。(1)径向间隙:来自卡盘内部中仁与主爪斜楔间的缝隙，为了改变力的方向，为其传递机构的配合间隙，该间隙于生爪在上述正确方式成形时就被***消除，对夹持精度根本没有影响。客户不谙卡盘机构特性下，反而**常抱怨的是夹爪的径向间隙。(2)轴向间隙:来自卡盘Ｔ型沟与主爪襟翼上下面的配合间隙，当间隙越大，夹持工件后生爪外翻的位移量就会越大。该间隙于生爪***成形后，对夹持精度的不良影响也很轻微。(3)横向间隙:来自Ｔ型沟与主爪襟翼左右面的配合间隙，当间隙越大，对夹持精度的影响就会越大。东莞卡盘3P-218A11组合式立置式中空/中实动力夹头，适合钻床、铣床或切削中心机使用，有二爪及三爪两种形式。

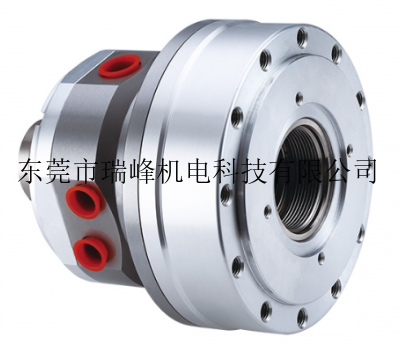

TS大孔径超短型中空回转油压缸大孔径超短型|油压缸全新短型设计，超大孔径型回转油压缸。超大孔径的贯通孔径设计使加工物之贯通孔径的范围增大。内建逆止阀自锁机构及压力泄压阀。安装时可由后端锁固之。可选购?40或?60加大排水管接头。型号活塞面积-押侧cm2活塞面积-拉侧cm2行程(mm)比较高回转数min-1(r.p.m.)***使用压力MPa(kgf/cm2)Ikg?m2重量(kg)总泄漏量lit./minTS-53972.467.11580004.5(45)0.0126.93.0TS-866168155.52556004.5(45)0.05616.34.0TS-1081189.2174.32548004.5(45)0.08521.24.3
SE立置式内张后拉卡盘内张后拉|3爪内建油压缸，当使用气压做为动力源时，可选配保压阀组件。适用于内径夹持。高精度安定性,适合***制程加工。可与立置卡盘座板组合进行加工。气密检知(选配)。型号爪行程(直径)(mm)***夹持直径(mm)**小夹持直径(mm)比较大夹持力-气压kN(kgf)比较大夹持力-油压kN(kgf)比较大使用压力-气压MPa(kgf/cm)比较大使用压力-油压MPa(kgf/cm)比较低使用压力kgf/cm2空气消耗量lit.(使用压力6.0kgf/cm2)重量(kg)SE-3053832914.3(1459)41.0(4181)0.7(7)1.3(13)20.4614.6SE-30651104420.0(2040)57.0(5812)0.7(7)1.3(13)20.5820SE-30851505032.0(3263)78.0(7954)0.7(7)1.3(13)21.0233VH-200型式所配对之卡盘规格及寸法与2H型式相同。
轴向、横向之间隙，出厂时都会控制在合理的标准值范围，其中径向间隙在正确方式修爪后，与夹持精度**没有关连性，缘于客户不谙卡盘机构特性下，反而**常抱怨的是夹爪的径向间隙，但实际上，就像螺杆或齿轮等其它的传动机构一样，当受力时此间隙就会被消除。此乃在文章中特别强调夹爪成形时为了消除径向间隙，需使用成形圈或圆形垫块固定之缘故。成形的精度完全来自于主轴的回转精度，即便重复开夹，夹爪也会回到成形时的位置，自然就能确保夹持时的重复精度。目前世界各大卡盘制造厂商，在其使用手册中都会有正确修爪方式之说明，但从未有一家建议修爪以空夹方式为之。既然使用了高精的机床，也搭配了高精的卡盘，也请用户依循正确的使用方式，才不枉浪费。可与立置卡盘座板组合进行加工。东莞卡盘3P-218A11
内建油压缸无须再另外安装。也可使用气压当作动力源。东莞卡盘3P-218A11
IS自动分度卡盘自动分度主轴运转过程中进行分度操作，可于多个工作轴之间进行快速转换。夹头内部零件均经硬化及精密研磨，并直接润滑。防水及防切屑设计。高刚性结构及高重复精度。独特的分度系统及液压系统，夹头有压力检知机构，可靠性高。型号分度角度Deg爪行程(mm)比较大夹持范围直径(mm)比较大夹持范围长度(mm)油压压力(kgf/cm2)比较大夹持力kN(kgf)比较高回转数min-1(r.p.m.)Ikg?m2重量(kg)油压回转接头组主轴内孔(mm)IS-2544x90゜20651604519.5(1990)24000.4141IS-31586+0.1IS-2754x90゜20802204525.4(2590)21000.6152IS-31586+0.1IS-3154x90゜201002304525.0(2550)18001.1376IS-31586+0.1东莞卡盘3P-218A11
