工件夹持(夹紧完成)①放松油压断开后，活塞?与锥形主杆在夹紧油压的作用下向下移动。②卡爪沿着锥形主杆的平楔面向水平方向张开，卡住工件夹紧孔的内壁。③卡爪卡住工件夹紧孔的内壁并将工件向下拽动，直到工件被完全夹持到夹紧器的到位面上。④确认检测气压及夹紧油压、放松油压之后，工件夹紧完成。锥形主杆到位面卡爪检测气压套筒活塞?活塞?状态气压检测器信号油压压力开关夹紧完成气压检测器OFF(检测气压吹出)夹紧油压ON扩张型夹紧器长颈型PASCAL帕斯卡 帕式克 顺序阀VED-LG。东莞日本帕斯卡PASCAL

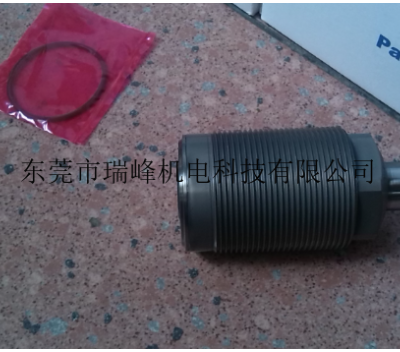

帽盖详图mm型号CSU□04-□CSU□06-□CSU□10-□CSU□16-□CSU□25-□●安装面的比较大表面粗糙度应加工在Rz6.3以下。●请务必安装帽盖后使用。(否则升起弹簧将无法支撑工件)●不附带安装螺栓。●用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹簧挡肩面、导向部。另外，请务必使用附带的O形圈。●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。请务必进行防锈处理。(用户自制弹簧时，本公司不***夹紧器的动作。)●本图表示未加压时，将帽盖拧入支撑柱塞杆的状态。东莞PASCAL转角下压缸PASCAL帕斯卡工件支撑器CSU04-H、CSU06-H、CSU10-H、CSU16-H、CSU25-H 7MPa上法兰 油压升起 支撑力加强型。
型号RHA005可搬质量※1kg5允许力矩(气压为0.5MPa时)※2N?m12允许扭矩※2N?m20拧紧力气压为0MPa时kN0.09气压为0.5MPa时kN0.58提升力气压为0.5MPa时kN0.15位置重复精度mm0.01外形尺寸(外径×连接时高度)mm?43×41质量主板g160工具板g90装卸动作气压MPa0.4~0.7气压接头接口数(尺寸)4(M5)使用压力MPa-0.05~1使用环境温度℃0~70选购件选购件记号电气连接器10接点容量3A/根(附带电缆)E020接点容量3A/根(附带电缆)E004接点(附带电缆)RN4RP4R4
气压排尘型的油气压回路图?流量控制阀(推荐)5μm气压排尘(推荐)?气压检测器单元5μm放松油压?流量控制阀(出油节流控制)●在工件搬入搬出及夹紧放松动作时需要进***压排尘。如果加工时卡爪处有切屑(夹紧孔为通孔)，则在加工中也应继续进***压排尘。●使用气压检测器确认夹紧器本体动作时，排尘气压请设定为。气压排尘时气压排尘气压排尘放松油压检测气压夹紧油压夹紧时气压排尘检测气压排气放松油压578无气压排尘型的油气压回路图?流量控制阀①气压排尘OFF时排气(根据检测器的型号不同回路图会改变)5μm放松油压?流量控制阀(出油节流控制)●切削加工中不需要进***压排尘，*在工件搬入搬出及夹紧放松动作时需要进***压排尘，***切屑及杂物。●使用气压检测器确认夹紧器本体动作时，气压回路的电磁阀?务必要为OFF。另外，电磁阀要使用3通阀。使用2通阀时，检测气压不能排气，导致不能检测出夹紧。气压排尘时气压排尘气压排尘回路电磁阀放松油压ON气压排尘夹紧时夹紧油压?电磁阀放松油压检测气压OFF排气(检测气压)●在放松回路里要设置出油节流控制的流量控制阀?，以调节动作速度。夹紧时放松油压回路的流量被挤压，产生背压，从而对活塞?施加油压。“PASCAL”产品广受青睐，与公司旧名称“相生精机”相比“帕斯卡”更具亲切感。
请使排气接口与大气相通。检测器部嵌入夹具内时，请加工排气管接口。另外，切削油、切屑等有可能进入时，请进行配管。G螺纹接头，请使用SMC快速接头。(详细请确认厂家的产品目录。)●本图以外的规格及尺寸请参照规格(→269页)、外形尺寸(→272页)。(关于夹紧能力→请参照275页)型号CLU02-□ACLU04-□ACLU06-□ACLU10-□ACLU16-□ACLU25-□A油缸容量(夹紧)9.0cm314.8cm322.9cm341.6cm384.6cm3164.3cm3安装孔加工图加工配管孔时，请勿加工到锥形部分Max.?BADDH8DE检测气压配管接口?4~?6(夹紧)检测气压配管接口?4~?6(放松)盲孔安装时通孔安装时※1:*CLU02-A型为15°※2:检测气压排气管接口应设置于侧面或底面。PASCAL帕斯卡工件辅助支撑器PLC0650-L 油压浮动支撑缸。东莞日本帕斯卡PASCAL
日本PASCAL帕斯卡氮气弹簧DNK0750-25。东莞日本帕斯卡PASCAL
请避免以下使用方法。否则会导致套筒变形、支撑柱塞杆的动作不良及工件支撑力下降。×向支撑柱塞杆上施加偏心负荷。×施加超过额定工件支撑力的负荷。×锁定时转动支撑柱塞杆。●请使通气孔与大气相通。因为排气孔堵塞则支撑柱塞杆不能正常动作，所以一定要设置通气孔。切削油、切屑等能进入通气孔时，请在不影响的地方进行配管。一旦切削油等进入工件支撑器内部则有可能发生生锈等问题。在切削液不影响的地方进行配管●进行空气清扫与工件接触确认(气压检测器)时，请使用通过5μm以下过滤器的干燥空气，并配管至通气孔。请*在换夹工件时进行空气清扫。进行空气清扫时，支撑柱塞杆会上升。工件东莞日本帕斯卡PASCAL
