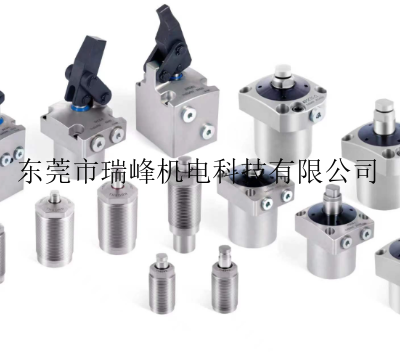

请避免以下使用方法。否则会导致套筒变形、支撑柱塞杆的动作不良及工件支撑力下降。×向支撑柱塞杆上施加偏心负荷。×施加超过额定工件支撑力的负荷。×锁定时转动支撑柱塞杆。请使通气孔与大气相通。因为排气孔堵塞则支撑柱塞杆不能正常动作，所以一定要设置通气孔。切削油、切屑等能进入通气孔时，请在不影响的地方进行配管。一旦切削油等进入工件支撑器内部则有可能发生生锈等问题。支撑柱塞杆的上升速度太快则支撑柱塞杆接触到工件后反弹，与工件有间隙的状态下被锁紧，就不能确切地支撑工件在油压的作用下锥形活塞下降，钢球推动锥 形套对支撑柱塞杆***锁紧。东莞油缸TSS01-L帕斯卡CSK01-L互换替代
●在升起弹簧力的作用下支撑柱塞杆与帽盖上升，接触到工件。接触后活塞仍然到行程终端为止上升，升起弹簧力的负荷施加到工件上。支撑柱塞杆预压啮合力锥形套螺纹紧固油压升起型FSC油压①活塞上升●在油压的作用下，活塞上升内部构造执行顺序动作，行程完了后锁紧滑阀，能够可靠地保持工件。●锥套因螺纹紧固而获得预压啮合力，阻止滑阀下降。帽盖升起弹簧支撑柱塞杆油压②接触工件支撑柱塞杆锥形套油压锥形活塞钢球③支撑工件●活塞行程结束后，锥形活塞被下压，钢球推动锥形套对支撑柱塞杆***锁紧活塞活塞7MPa单动型油东莞油缸TSS01-L帕斯卡CSK01-L互换替代进行空气清扫时，请使用通过5μm以下过滤器的干燥空气，并 配管至通气孔。 请*在换夹工件时进行空气清扫。
THSDRN油压转角缸方块型BRC-?N旋转角度30°45°60°7MPa双动型●本图表示旋转方向L(逆时针方向)的放松状态。夹紧时定位销槽朝向油压接口侧。●本图以外的尺寸请参照标准油缸外型号BRC02-□N□BRC04-□N□BRC06-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°型号BRC10-□N□BRC16-□N□BRC25-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°夹紧臂安装孔加工图不附带夹紧臂。使用以下尺寸制作。※:不使用定位销时，定位销槽(E、?F、G)就无须加工。(定位销能确切简单地定位夹紧臂安装方向。)旋转式夹紧器TRC01--TRC02BRC02TRC04BRC04TRC06BRC06TRC10BRC10TRC16BRC16TRC25BRC25
弹簧升起型FSS①工件下降前●锥套因螺纹紧固而获得预压啮合力，阻止滑阀下降。帽盖升起弹簧支撑柱塞杆支撑柱塞杆锥形套油压锥形活塞钢球②接触工件③支撑工件●在油压的作用下锥形活塞下降，钢球推动锥形套对支撑柱塞杆***锁紧。●工件下降，接触到在升起弹簧力作用下上升的帽盖。并且工件在自重的作用下到到位面为止，下压支撑柱塞杆，升起弹簧力的负荷施加到工件上。工件下降，接触到在升起弹簧力作用下上升的帽盖。并且工件在自重的作用下到到位面为止，下压支撑柱塞杆，升起弹簧力的负荷施加到工件支撑力400公斤以内时变位量1.8丝以内。
THSDRN流量控制阀选购件TTF安装孔加工图型号TTF01STTF01TTF02TTF03YG1/8G1/8G1/4G3/8※：安装孔加工不当时，可能导致无法安装或无法调整流量。(应特别注意?DH7孔加工、Y螺纹加工的同轴度。)流量控制阀与排气阀的安装与拆卸●安装、拆卸流量控制阀或排气阀时，请将油压回路中的油压设为0MPa。●安装流量控制阀或排气阀时，请务必按照推荐的扭矩紧固。●安装切削油罩(树脂：POM)时，请用力将罩体按入。难以按入时，请用塑料锤等轻轻敲入。●拆卸切削油罩时，请使用精密螺丝刀等前端尖锐的工具撬开适用夹紧器、工件支撑器TTF01S工件支撑器※FSCTTF01旋转式夹紧器(双动型)TRC01、02、04、06BRC02、04、06连杆式夹紧器(双动型)TPC02、04、06BPC02、04、06TTF02旋转式夹紧器(双动型)TRC10、16BRC10、16连杆式夹紧器(双动型)TPC10、16BPC10、16TTF03旋转式夹紧器(双动型)TRC25BRC25连杆式夹紧器(双动型)TPC25BPC25支撑柱塞杆的端面为R，或者要加工倒角，插入支撑柱塞杆 时要注意不要弄伤防尘密封(上和下)。东莞油缸TSC04-L帕斯卡CSY04-L考世美LD0362-L互换替代
要让支撑柱塞杆的表面硬度为HRC58以上(可镀Cr)，比较大粗 糙度在Rz1.6～3.2之间。东莞油缸TSS01-L帕斯卡CSK01-L互换替代
日本THSDRN油压杠杆缸方块型BPC外形尺寸对照表型号BPC-02BPC-04BPC-06BPC-10BPC-16BPC-2***93.5104111.5131155186.5B4550577086108C55606682961**32.53537.5475366E22.52528.5354354F354046566888?H1214141622.428J6166718396.5112M27.53234.54047.561.5R142485156.564.580.5?T101212142026U(对边宽)668101116?W5.55.56.891114?X9.59.5111417.520B3(卡环)※1STW-6STW-6STW-8STW-10STW-14STW-16B4(卡环)※1STW-6STW-6STW-6STW-8STW-12STW-14O形圈(氟橡胶硬度Hs90)P7P7P7P8P8P10流量控制阀※2进油节流TTF01TTF01TTF01TTF02TTF02TTF03东莞油缸TSS01-L帕斯卡CSK01-L互换替代
