THSDRN7MPa双动型油压转角缸方块型BRCBRC1ー23(例如：BRC06-RN)BRCー..夹紧时旋转方向L:逆时针方向R：顺时针方向大小（参照规格表）01020406101625无记号:标准型N:旋转角度30°、45°60°（为定购产品详见66页。P:销主杆规格（为定购产品详见65页）特性资料型号BRC-02BRC-04BRC-06BRC-10BRC-16BRC-25油缸能力(油压为7MPa时)kN2.84.46.39.916.325.8油缸内径mm293642526582主杆径mm1822.4253035.545油缸面积(夹紧)cm24.16.28.914.223.336.9旋转角度90°±3°定位销槽位置精度±1°夹紧重复定位精度±0.5°全行程mm1820.523.526.528.53690°旋转行程mm1012.513.516.518.523夹紧行程mm8810101013比较大旋转扭矩※N·m0.71.61.83.45.69.3螺母推荐紧固扭矩N·m26516086120180●油压范围：1～7MPa●***耐压：10.5MPa●使用环境温度：0～70℃●使用流体：普通矿物油基液压油(相当于***-VG32)●夹紧力因夹紧臂长度而变※：垂直安装时，能以1MPa的压力抬升夹紧臂的极限值。可靠性大幅度提高的锥形套型工件支撑器。东莞事德拿油缸
THSDRN油压杠杆缸方块型BPC7MPa双动型规格BPC1-23是一种油压杠杆缸，具有以下特点和规格：-型号：BPC-02、BPC-04、BPC-06、BPC-10、BPC-16、BPC-25-油缸能力（油压为7MPa时）：3.4kN、5.0kN、6.7kN、10.6kN、17.2kN、26.9kN-油缸内径：25mm、30mm、35mm、44mm、56mm、70mm-主杆径：12mm、14mm、14mm、16mm、22.4mm、28mm-油缸面积（夹紧）：4.9cm?、7.1cm?、9.6cm?、15.2cm?、24.6cm?、38.5cm?-全行程：20mm、23mm、26mm、29mm、36mm、45mm-夹紧行程：17.5mm、20mm、23mm、26mm、33mm、42mm-行程余量：3mm、3mm、3mm、3mm、3mm、3mm-***流量：1.0L/min、1.6L/min、2.6L/min、4.7L/min、9.5L/min、18.9L/min-质量：1.0kg、1.4kg、1.9kg、3.2kg、5.3kg、9.7kg-安装螺栓推荐紧固扭矩（强度分类12.9）：771N·m、1229N·m、571N·m、100N·m该油压杠杆缸适用于油压范围为1～7MPa，耐压能力为10.5MPa，使用环境温度为0～70℃，使用普通矿物油基液压油（相当于***-VG32）。在氯系切削液喷洒的环境下也可以使用。 东莞油缸TNE45-LTHSDRN事德拿浮动油压支撑缸TSS06-L 可替换帕斯卡CSK06-L和考世美LD0452-L-E。
THSDRN油压杠杆缸上法兰型TPC性能曲线图夹紧臂长度(mm)夹紧力F(kN)油压P(MPa)油缸能力(kN)性能曲线图夹紧力计算公式夹紧力F＝系数1×油压P/(夹紧臂长度LH-系数2)夹紧力因夹紧臂长度(LH)和油压(P)而异。TPC-06夹紧臂长度(LH)50mm、油压7MPa时，夹紧力F＝×7/()＝，请勿在不可使用范围内使用。性能表TPC-02夹紧力F=×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑↑×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑↑↑×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑↑×P/()油压MPa油缸能力kN夹紧力kN**短臂长↑↑↑↑↑↑。外形尺寸图?H?G-00.2V12-B34-?X4-?WHG?TB42-O形圈夹紧放松L：左向F：前向R：右向●不附带夹紧臂和安装螺栓。●夹紧臂加工图（详见88页）□F4-BBR32-Max.?BCXX安装孔加工图Max.?BAC0.57MPa双动型油压杠杆缸上法兰型TPCTHSDRN76R0.4CD15゜R4□FBV4HA-0U.1-0.2R2R1?
油压支撑缸上法兰型FSS-CTHSDRN7MPa单动型●在没有支撑柱塞杆的情况下不要通入油压。●使用高压切削液时，如切削液直接冲向防尘密封,则有可能切削液会侵入内部，造成生锈等故障的原因。●要让支撑柱塞杆的表面硬度为HRC58以上(可镀Cr)，比较大粗糙度在～。●支撑柱塞杆的端面为R，或者要加工倒角，插入支撑柱塞杆时要注意不要弄伤防尘密封(上和下)。●按照图示箭头方向施加负荷。●安装面的比较大表面粗糙度应加工在。●不附带安装螺栓。油压支撑缸上法兰型FSS-CTHSDRN外形尺寸对照表型号?G?。 在油压的作用下锥形活塞下降，钢球推动锥 形套对支撑柱塞杆***锁紧。

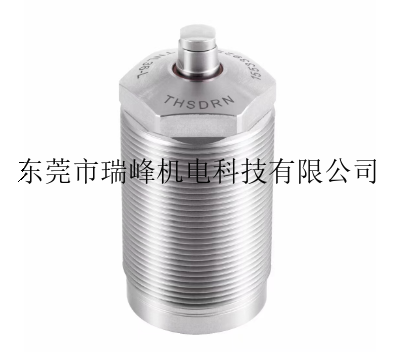

THSDRN油压支撑缸全螺纹型TNL气压升起型7MPa单动型TNL1ー23(例如：TNL26-L)TNLー升起弹簧力L:标准型H:***型大小（参照规格表）26303645ー无记号：标准型特性资料型号TNL-26TNL-30TNL-36TNL-45支撑力(气压压为1.0MPa时)kN0.81.31.93.5油缸容量cm31.52.23.56.6L：标准型N1.8～2.92.1～2.92.3～3.03.5～4.5H：***型N2.1～4.33.0～4.33～4.55.0～6.5支撑柱塞杆行程mm6.56.588帽盖比较大允许质量kg0.05质量kg0.150.250.40.7●气压压范围0.4～1.0MPa●***耐压：10.5MPa●使用环境温度：0～70℃●使用流体：空气（必须使用干燥的过滤空气）●※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到(夹紧力+切削负荷)的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力日本THSDRN事德拿支撑缸***东莞市瑞峰机电科技有限公司。东莞事德拿油缸
东莞市瑞峰机电科技有限公司代理日本THSDRN事德拿工件夹紧定位产品多年，价格实惠，欢迎来电咨询。东莞事德拿油缸
THSDRN流量控制阀选购件规格TTF1ー2(例如：TTF01S-O)TTFー控制方法G螺纹大小01S010203ー无记号：进油节流:G1/8:G1/8:G1/4G3/8进油节流型号TTF01STTF01TTF02TTF03G螺纹大小G1/8G1/8G1/4G3/8启流压力·m10103035质量●油压范围：～7MPa●***耐压：●使用环境温度：0～70℃使用流体：普通矿物油基液压油(相当于***-VG32)外形尺寸图型号TTF01STTF01TTF02TTF03VMM6××××●拆装时请使用梅花扳手或套筒扳手。●当夹紧器采用座垫式配管时，流量控制阀可以安装在油压接口处(G螺纹部)。●请在无油压的状态下进行流量调整。否则会造成密封件损坏。●上图表示进油节流(TTF□)的安装状态。 东莞事德拿油缸
