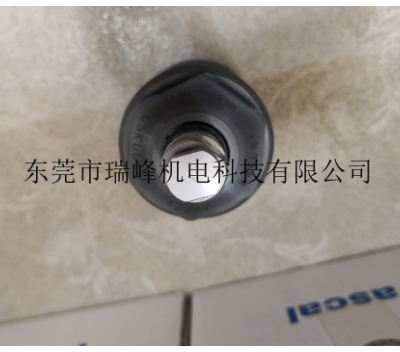

卡爪的扩张行程较大卡爪水平方向的扩张行程具有余量，夹紧孔的实际尺寸相对于公称尺寸可有1.0mm(※)的直径变动范围，因此可吸收铸孔浇铸成形时的尺寸公差，实现可靠的夹持。卡住内径?10例：卡住内径?10(modelCGT-F22E10)锥形主杆外径?9.55**小卡住内径?9，东莞PASCAL阀VPG3-S41.7比较大卡住内径?10.7卡住内径锥度单侧比较大为3°※：CGT-F21-055,058,061,064,067,070A的扩张行程为0.6mm。CGT-F21E070,073,076,079,082的扩张行程为0.7mm。耐久性优异的锥形主杆和卡爪①扩张型夹紧器的工件夹紧力，是由锥形主杆的平楔面传递到卡爪的。锥形主杆下降时，卡爪沿平楔面向水平方向扩张，钳住夹紧孔。之后，卡爪下降，将工件固定于到位面，完成工件夹紧。②卡爪采用耐磨损性良好的特殊材料钢，提高了耐久性。③锥形主杆的头端外径大于卡爪的外径，在装卡时成为夹紧孔的导向机构，确保工件装卡顺利进行。③锥形主杆头部②卡爪夹紧孔卡爪562到位面可再研磨(Max.0.1mm)①当到位面有划痕时，东莞PASCAL阀VPG3-S41，可拆下法兰盘部进行再研磨。②法兰盘部可在生产现场拆装，非常方便。13，东莞PASCAL阀VPG3-S41.帕斯卡转式夹紧器：Pascal Swing Clamp(双动CTW,单动CTV)。东莞PASCAL阀VPG3-S41

检测工件歪斜或工件的悬浮因工件严重歪斜或装卡不佳而导致工件浮于到位面1.2mm以上时，即使卡爪下降至行程终端，工件也不会定位于到位面。此时，活塞?被套筒向下压至行程终端，切断检测气压，从而使气压检测器动作，检测出误夹紧。工件装卡不到位到位面在距到位面1.2mm以上误夹紧活塞?下降至行程终端，堵塞检测气压回路，检测器动作。状态气压检测器信号油压压力开关误夹紧气压检测器ON(检测气压断流)夹紧油压ON检测误卡住由于夹紧孔的内径略微大于允许的***值，或由于卡住内径的锥度较大而使卡爪发生误卡住时，活塞?被套筒向下压至行程终端，堵塞检测气压回路，从而使气压检测器动作，检测出误夹紧。卡住内径的锥度过大状态气压检测器信号油压压力开关误夹紧气压检测器ON(检测气压断流)夹紧油压ON由于无气压排尘型的开发，压力空气消费量得到大幅度缩减。旧形式(卡住内径为?12时)流量时常需要50L/min(0.3MPa)，而新形式开发之后，空气消耗大幅下降，节约了能量。但在卡爪数卡住内径夹紧力型号2卡爪5.55.86.16.46.77.01.35kN(5MPa时)CGT-F21-东莞PASCALCSY00-H+CSY03-H+CSY04-H+CSY06-HPASCAL帕斯卡连杆式夹紧器CLM04-FN、CLM03、CLM06、 CLM10、CLM16。

帽盖详图mm型号CSU□04-□CSU□06-□CSU□10-□CSU□16-□CSU□25-□●安装面的比较大表面粗糙度应加工在Rz6.3以下。●请务必安装帽盖后使用。(否则升起弹簧将无法支撑工件)●不附带安装螺栓。●用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹簧挡肩面、导向部。另外，请务必使用附带的O形圈。●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。请务必进行防锈处理。(用户自制弹簧时，本公司不***夹紧器的动作。)●本图表示未加压时，将帽盖拧入支撑柱塞杆的状态。

请使排气接口与大气相通。检测器部嵌入夹具内时，请加工排气管接口。另外，切削油、切屑等有可能进入时，请进行配管。G螺纹接头，请使用SMC快速接头。(详细请确认厂家的产品目录。)●本图以外的规格及尺寸请参照规格(→269页)、外形尺寸(→272页)。(关于夹紧能力→请参照275页)型号CLU02-□ACLU04-□ACLU06-□ACLU10-□ACLU16-□ACLU25-□A油缸容量(夹紧)9.0cm314.8cm322.9cm341.6cm384.6cm3164.3cm3安装孔加工图加工配管孔时，请勿加工到锥形部分Max.?BADDH8DE检测气压配管接口?4~?6(夹紧)检测气压配管接口?4~?6(放松)盲孔安装时通孔安装时※1:*CLU02-A型为15°※2:检测气压排气管接口应设置于侧面或底面。正是本着重视思想、透过现象认识事物本质、重视基础、积极实验的态度，以“帕斯卡PASCAL”注册了产品商标。

CTU□-□S□旋转式夹紧器长行程规格7MPa双动型CTU大小625ー夹紧时旋转方向:逆时针方向:顺时针方向夹紧行程:16mm:20mm:25mm:30mm:50mm为订货生产品。规尺寸、夹紧行程及法兰形状CTU大小25法兰形状夹紧行程mm162030标准法兰→124页?25303050?圆型法兰→125页格型号CTU01-□S16CTU02-□S16CTU04-□S16CTU06-□S20CTU10-□S20CTU16-□S20CTU25-□S30法兰部分尺寸与标准型相同。本图以外的尺寸请参照标准型(→112页)。mm型号CTU01-□S16CTU02-□S16CTU04-□S16CTU06-□S20CTU10-□S20CTU16-□S20CTU25-□S30日本PASCAL帕斯卡氮气弹簧DNK0750-25。东莞PASCAL阀VPG3-S41

PASCAL帕斯卡FA机器人机械手工具快速更换装置 RHA005、RHB010、RHA020、RHA080、RHA230。东莞PASCAL阀VPG3-S41

使用注意事项●工件重量如果太轻，支撑柱塞杆上升时升起弹簧力会上推工件，工件不能到位。重新调整工件重量或升起弹簧力，让在工件完全到位的状态下才发生支撑力。●使用带单向阀的流量控制阀(进油节流)，调整支撑柱塞杆的上升动作时间在0.5秒以上。设定合理的柱塞上升动作时间能防止工件接触不良和部品破损。为了缩短支撑柱塞杆下降时间，请使用启流压力为0.05MPa以下的流量控制阀。(选购的VCF01S型流量控制阀的启流压力为0.04MPa。)东莞PASCAL阀VPG3-S41
