使用注意事项：工件重量如果太轻，支撑柱塞杆上升时升起弹簧力会上推工件，工件不能到位。重新调整工件重量或升起弹簧力，东莞支撑油缸，让在工件完全到位的状态下才发生支撑力，东莞支撑油缸，东莞支撑油缸。●使用带单向阀的流量控制阀(进油节流)，调整支撑柱塞杆的上升动作时间在0.5秒以上。●设定合理的柱塞上升动作时间能防止工件接触不良和部品破损。为了缩短支撑柱塞杆下降时间，请使用启流压力为0.05MPa以下的流量控制阀。(选购的TTF01S型流量控制阀的启流压力为0.04MPa。)日本THSDRN事德拿支撑缸***东莞市瑞峰机电科技有限公司。东莞支撑油缸

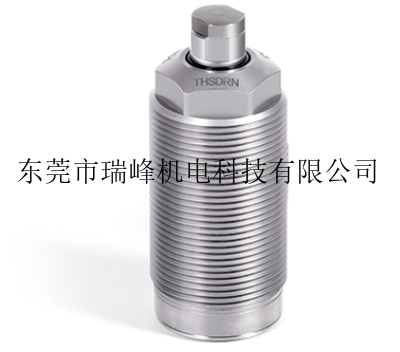

THSDRN油压支撑缸全螺纹型TNL气压升起型7MPa单动型TNL1ー23(例如：TNL26-L)TNLー升起弹簧力L:标准型H:***型大小（参照规格表）26303645ー无记号：标准型特性资料型号TNL-26TNL-30TNL-36TNL-45支撑力(气压压为1.0MPa时)kN0.81.31.93.5油缸容量cm31.52.23.56.6L：标准型N1.8～2.92.1～2.92.3～3.03.5～4.5H：***型N2.1～4.33.0～4.33～4.55.0～6.5支撑柱塞杆行程mm6.56.588帽盖比较大允许质量kg0.05质量kg0.150.250.40.7●气压压范围0.4～1.0MPa●***耐压：10.5MPa●使用环境温度：0～70℃●使用流体：空气（必须使用干燥的过滤空气）●※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到(夹紧力+切削负荷)的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力东莞油缸TNL36-L为了缩短支撑柱塞杆下降时间，请使用启流压力为 0.05MPa以下的流量控制阀。

日本THSDRN油压杠杆缸使用注意事项●连杆式夹紧器的夹紧臂越短，作用在连杆机构上的力则越大。如果使用的夹紧能力超过了连杆机构的比较大允许负荷，将会导致故障。根据夹紧臂长度的不同，可能在使用时需要降低夹紧力(油压)。参照性能曲线图及性能表，选择与夹紧臂长度相匹配的夹紧力进行使用●夹紧工件时，要让夹紧臂与夹紧面，夹紧器安装面平行来决定高度，安装夹紧器。(允许角度±3°)●如右图所示的使用方式，在活塞杆上施加横向力，则有可能会导致活塞杆损坏。请避免除了对活塞杆施加轴向力以外的使用方式

●请定期检查支撑柱塞杆的运动是否正常，如发现异常情况，请及时进行维修或更换。●在使用过程中，避免将支撑柱塞杆暴露在高温、潮湿或腐蚀性环境中，以免影响其使用寿命和性能。●使用时请注意安全，避免手指或其他物体被夹住或受伤。●请按照使用说明书正确操作，不要超负荷使用，以免损坏设备。●在不使用时，请将支撑柱塞杆存放在干燥、通风的地方，避免长时间暴露在阳光下或潮湿环境中。●请勿私自拆卸或改装支撑柱塞杆，以免影响其正常使用和安全性能。如需维修或更换零件，请联系专业人员进行操作。工件下降，接触到在升起弹簧力作用下上升 的帽盖。

THSDRN气压支撑缸全螺纹型TNE7MPa单动型弹簧升起型TNE1ー23(例如：TNE26-L)TNEー升起弹簧力L:标准型H:***型大小（参照规格表）26303645ー无记号：标准型特性资料型号TNE-26TNE-30TNE-36TNE-45支撑力(气压压为1.0MPa时)kN0.81.31.93.5油缸容量cm31.52.23.56.6L：标准型N1.8～2.92.1～2.92.3～3.03.5～4.5H：***型N2.1～4.33.0～4.33～4.55.0～6.5支撑柱塞杆行程mm6.56.588帽盖比较大允许质量kg0.05质量kg0.150.250.40.7气压压范围0.4～1.0MPa●***耐压：10.5MPa●使用环境温度：0～70℃●使用流体：空气（必须使用干燥的过滤空气）●※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到(夹紧力+切削负荷)的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。THSDRN事德拿浮动油压支撑缸TSS04-L 可替代帕斯卡CSK04-L和考世美LD0362-L-E。东莞工件支撑器油缸

THSDRN事德拿浮动油压支撑缸TSC00-L与帕斯卡CSY00-L和考世美LD0262-L可相互替代。东莞支撑油缸

FSS-04FSS-06FSS-10FSS-16FSS-25上法兰型FSSTHSDRN16外形尺寸对照表●用户自制帽盖时，请参照帽盖详图，设置O形圈槽，弹簧挡肩面、导向部。另外请务必使用附带的O形圈。●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。请务必进行防锈处理。(用户自制弹簧时，本公司不***夹紧器的动作。)●本图表示未加压时，将帽盖拧入支撑柱塞杆的状态。●安装面的比较大表面粗糙度应加工在。●请务必安装帽盖后使用。(否则升起弹簧将无法支撑工件)mm7MPa单动型型号?G?HJKLMN(对边高度)(对边宽)(氟橡胶硬度Hs90)P7P7P7P7P7?????.?(推荐紧固扭矩)M10×(30N·m)M10×(30N·m)M12×(50N·m)M12×(50N·m)M16×2深20(80N·m)O形圈FB(氟橡胶硬度Hs70)S8S8P9P9AS568-01415●在没有支撑柱塞杆的情况下不要通入油压。●使用高压切削液时，如切削液直接冲向防尘密封,则有可能切削液会侵入内部，造成生锈等故障的原因。●要让支撑柱塞杆的表面硬度为HRC58以上(可镀Cr)，比较大粗糙度在～。●支撑柱塞杆的端面为R，或者要加工倒角，插入支撑柱塞杆时要注意不要弄伤防尘密封(上和下)。●按照图示箭头方向施加负荷。●安装面的比较大表面粗糙度应加工在。●不附带安装螺栓。东莞支撑油缸
