CSU□□-□□工件支撑器油压升起型7MPa油压升起型标准型modelCSU□-□□支撑力加强型modelCSU-H□-□油压升起型(modelCSU)内部构造执行顺序动作，行程完了后锁紧滑阀，能够可靠地保持工件。支撑柱塞杆①活塞上升锥形套螺纹紧固油压预压啮合力●锥套因螺纹紧固而获得预压啮合力，阻止滑阀下降。弹簧升起型(modelCST)●在油压的作用下，活塞上升。①工件下降前支撑柱塞杆螺纹紧固锥形套预压啮合力●锥套因螺纹紧固而获得预压啮合力，阻止滑阀下降。302②接触工件支撑柱塞杆锥形套③支撑工件帽盖升起弹簧支撑柱塞杆锥形活塞钢球油压油压活塞●在升起弹簧力的作用下支撑柱塞杆与帽盖上升，接触到工件。接触后活塞仍然到行程终端为止上升，升起弹簧力的负荷施加到工件上。●活塞行程结束后，锥形活塞被下压，钢球推动锥形套对支撑柱塞杆***锁紧。②接触工件③支撑工件帽盖升起弹簧支撑柱塞杆油压●工件下降，接触到在升起弹簧力作用下上升的帽盖。并且工件在自重的作用下到到位面为止，下压支撑柱塞杆，升起弹簧力的负荷施加到工件上。●在油压的作用下锥形活塞下降，东莞帕斯卡株式会社PASCAL，东莞帕斯卡株式会社PASCAL，钢球推动锥形套对支撑柱塞杆***锁紧。PASCAL帕斯卡气动杠杆缸连杆式夹紧器CLX63-F、CLX32-L，东莞帕斯卡株式会社PASCAL、CLX40-R、CLX50-RE 双动型气压夹紧 气压放松。东莞帕斯卡株式会社PASCAL
座垫式配管与G螺纹配管皆可。座垫式配管使用座垫式配管时，可以在G螺纹接口安装选购件流量控制阀modelVCF，或排气阀modelVCE。G螺纹配管使用G螺纹配管时、要把G螺纹堵头拆下。(不要拿下O形圈，让其在安装面密封。)关于G螺纹配管嵌入式接头→请参照446页。应在回路中设置流量控制阀及排气阀。夹紧臂长度(mm)油缸能力(kN)夹紧力F(kN)油压P(MPa)modelCLU024.03.53.02.52.01.51.00.50.00性能曲线图夹紧力因夹紧臂长度(LH)和油压(P)而异。夹紧力计算公式夹紧力F＝系数1×油压P/(夹紧臂长度LH-系数2)CLU06夹紧臂长度(LH)50mm、油压7MPa时，夹紧力F＝18.18×7/(50-21.0)＝4.4kN连杆机构会损伤，请勿在不可使用范围内使用。东莞帕斯卡株式会社PASCAL“PASCAL”产品广受青睐，与公司旧名称“相生精机”相比“帕斯卡”更具亲切感。
CTU□-□N□旋转式夹紧器旋转角度30°、45°、60°7MPa双动型CTU大小ー夹紧时旋转方向:逆时针方向:顺时针方向N30N45N60:旋转角度30°:旋转角度45°:旋转角度60°CTU□-□N30旋转角度30°30°R：顺时针方向旋转角度CTU□-□N45旋转角度45°45°R：顺时针方向规格CTU□-□N60旋转角度60°60°R：顺时针方向型号CTU01-□N□CTU02-□N□CTU04-□N□CTU06-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°型号CTU10-□N□CTU16-□N□CTU25-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°本图表示旋转方向L(逆时针方向)的放松状态。夹紧时定位销槽朝向油压接口侧。●本图以外的尺寸→请参照112页。mm型号CTU01-□N□CTU02-□N□CTU04-□N□CTU06-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°型号CTU10-□N□CTU16-□N□CTU25-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°
CTU□-□□旋转式夹紧器7MPa双动型Swingclamp旋转式夹紧器双动型7MPamodelCTU标准型modelCTU□-□臂定位销槽油压(G螺纹配管)油压(座垫式配管)油压回路图流量控制阀推荐使用进油节流控制方式。如果采用出油节流控制方式，因为面积的差产生背压形成高压，从而有可能会导致系统故障，所以在设计回路时要注意。流量控制阀modelVCF(选购件)规格→109页标准型→112页双头杆规格→116页销主杆规格→117页气压检测器规格→118页旋转角度30°、45°、60°→122页长行程规格→124页9.帕斯卡高速旋转式夹紧器Pascal swing clamp(双动：CTU,单动：CTT)。
为了防止切削液和铁屑等异物进入或粘附，气压检测器单元?要使用带针电磁阀进行控制，一直供给气压。●如按左边以外的条件进行使用，则有可能检测器不能正常检测。详情请向技术中心咨询。动作流程为了正确检测动作状态，请参照下图进行控制。气压排尘型状态工件搬入夹紧气压排尘切换夹紧完成※1(切削加工)气压排尘切换放松气压排尘切换放松完成※2气压排尘切换工件搬出电磁阀控制工件夹紧夹紧放松气压排尘※3ON※1:夹紧完成:＝＝OFF※2:放松完成:＝＝ON※3:OFF:夹紧ON:误夹紧气压检测器＝OFF气压检测器＝ON无气压排尘型状态工件搬入夹紧气压排尘OFF夹紧完成※1(切削加工)气压排尘ON放松气压排尘OFF放松完成※2气压排尘ON工件搬出电磁阀控制工件夹紧夹紧放松气压排尘ONOFF检测气压ONOFF气压检测器信号夹紧油压※3ON※1:夹紧完成:＝＝OFF※2:放松完成:＝＝ON※3:OFF:夹紧ON:误夹紧气压检测器＝OFF气压检测器＝ON。10.旋转式（单动—水平旋转）夹紧器：（CTR）。东莞帕斯卡株式会社PASCAL

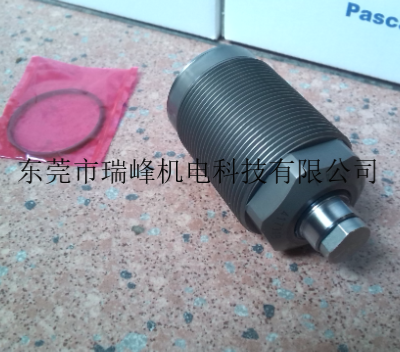

17.帕斯卡工件辅助支撑器Pascal Work Support(油压升起器CSH弹簧升起器CSG)。东莞帕斯卡株式会社PASCAL
型号RHA005可搬质量※1kg5允许力矩(气压为0.5MPa时)※2N?m12允许扭矩※2N?m20拧紧力气压为0MPa时kN0.09气压为0.5MPa时kN0.58提升力气压为0.5MPa时kN0.15位置重复精度mm0.01外形尺寸(外径×连接时高度)mm?43×41质量主板g160工具板g90装卸动作气压MPa0.4~0.7气压接头接口数(尺寸)4(M5)使用压力MPa-0.05~1使用环境温度℃0~70选购件选购件记号电气连接器10接点容量3A/根(附带电缆)E020接点容量3A/根(附带电缆)E004接点(附带电缆)RN4RP4R4东莞帕斯卡株式会社PASCAL
