THSDRN流量控制阀选购件TTF安装孔加工图型号TTF01STTF01TTF02TTF03YG1/8G1/8G1/4G3/8※：安装孔加工不当时，可能导致无法安装或无法调整流量。(应特别注意?DH7孔加工、Y螺纹加工的同轴度。)流量控制阀与排气阀的安装与拆卸●安装、拆卸流量控制阀或排气阀时，请将油压回路中的油压设为0MPa。●安装流量控制阀或排气阀时，请务必按照推荐的扭矩紧固。●安装切削油罩(树脂：POM)时，请用力将罩体按入。难以按入时，请用塑料锤等轻轻敲入。●拆卸切削油罩时，请使用精密螺丝刀等前端尖锐的工具撬开适用夹紧器、工件支撑器TTF01S工件支撑器※FSCTTF01旋转式夹紧器(双动型)TRC01、02、04、06BRC02、04、06连杆式夹紧器(双动型)TPC02、04、06BPC02、04、06TTF02旋转式夹紧器(双动型)TRC10、16BRC10、16连杆式夹紧器(双动型)TPC10、16BPC10、16TTF03旋转式夹紧器(双动型)TRC25BRC25连杆式夹紧器，东莞油缸TRC01-L/R,TRC02-L/R，东莞油缸TRC01-L/R,TRC02-L/R，东莞油缸TRC01-L/R,TRC02-L/R。支撑柱塞杆的上升速度太快则活塞杆接触到 工件后反弹，与工件有间隙的状态下被锁紧，就不 能确切地支撑工件。东莞油缸TRC01-L/R,TRC02-L/R

THSDRN油压杠杆缸方块型BPC7MPa双动型规格BPC1-23是一种油压杠杆缸，具有以下特点和规格：-型号：BPC-02、BPC-04、BPC-06、BPC-10、BPC-16、BPC-25-油缸能力（油压为7MPa时）：3.4kN、5.0kN、6.7kN、10.6kN、17.2kN、26.9kN-油缸内径：25mm、30mm、35mm、44mm、56mm、70mm-主杆径：12mm、14mm、14mm、16mm、22.4mm、28mm-油缸面积（夹紧）：4.9cm?、7.1cm?、9.6cm?、15.2cm?、24.6cm?、38.5cm?-全行程：20mm、23mm、26mm、29mm、36mm、45mm-夹紧行程：17.5mm、20mm、23mm、26mm、33mm、42mm-行程余量：3mm、3mm、3mm、3mm、3mm、3mm-***流量：1.0L/min、1.6L/min、2.6L/min、4.7L/min、9.5L/min、18.9L/min-质量：1.0kg、1.4kg、1.9kg、3.2kg、5.3kg、9.7kg-安装螺栓推荐紧固扭矩（强度分类12.9）：771N·m、1229N·m、571N·m、100N·m该油压杠杆缸适用于油压范围为1～7MPa，耐压能力为10.5MPa，使用环境温度为0～70℃，使用普通矿物油基液压油（相当于***-VG32）。在氯系切削液喷洒的环境下也可以使用。 东莞油缸TSS04-L帕斯卡CSK04-L考世美LD0362-L-E互换替代在油压的作用下锥形活塞下降，钢球推动锥 形套对支撑柱塞杆***锁紧。

THSDRN油压转角缸方块型BRC-?N旋转角度30°45°60°7MPa双动型●本图表示旋转方向L(逆时针方向)的放松状态。夹紧时定位销槽朝向油压接口侧。●本图以外的尺寸请参照标准油缸外型号BRC02-□N□BRC04-□N□BRC06-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°型号BRC10-□N□BRC16-□N□BRC25-□N□旋转角度30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°30°±3°45°±3°60°±3°夹紧臂安装孔加工图不附带夹紧臂。使用以下尺寸制作。※:不使用定位销时，定位销槽(E、?F、G)就无须加工。(定位销能确切简单地定位夹紧臂安装方向。)旋转式夹紧器TRC01--TRC02BRC02TRC04BRC04TRC06BRC06TRC10BRC10TRC16BRC16TRC25BRC25

THSDRN油压杠杆缸上法兰型TPC标准型TPC双动型7MPa结构紧凑,能力大,耐久性强的高性价比连杆式夹紧器3向夹紧臂备有3种不同的夹紧臂安装方法，可根据工件，油压配管和夹具设置进行选择**度,一体化构造连杆支撑部与油缸主体为一体化结构，实现了高能力和小型化流量控制阀使用座垫式配管时，通过安装控制阀（选购件），可单独调节动作速度2种油压配管备有两种接管方法，可选择座垫式和G螺纹配管，使用G螺纹配管时、要把G螺纹堵头拆下。座垫式配管G螺纹配管THSDRN事德拿浮动油压支撑缸TSS01-L 可替代帕斯卡CSK01-L。

    THSDRN流量控制阀选购件规格TTF1ー2(例如：TTF01S-O)TTFー控制方法G螺纹大小01S010203ー无记号：进油节流:G1/8:G1/8:G1/4G3/8进油节流型号TTF01STTF01TTF02TTF03G螺纹大小G1/8G1/8G1/4G3/8启流压力·m10103035质量●油压范围：～7MPa●***耐压：●使用环境温度：0～70℃使用流体：普通矿物油基液压油(相当于***-VG32)外形尺寸图型号TTF01STTF01TTF02TTF03VMM6××××●拆装时请使用梅花扳手或套筒扳手。●当夹紧器采用座垫式配管时，流量控制阀可以安装在油压接口处(G螺纹部)。●请在无油压的状态下进行流量调整。否则会造成密封件损坏。●上图表示进油节流(TTF□)的安装状态。 在工作压力5兆帕时，我们按考世美的参数设定测试的。东莞油缸TRC01-L/R,TRC02-L/R

备有两种接管方法，可选择座垫式和G螺纹配管，使用G 螺纹配管时、要把G 螺纹堵头拆下。东莞油缸TRC01-L/R,TRC02-L/R

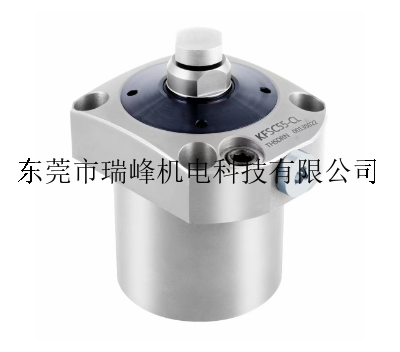

油压支撑缸的型号为FSCTHSDRN7MPa单动型FSC1-23。其中，FSC-L表示标准型，FSC-H表示***型。以下是该型号的特性资料：型号：-FSC-04-FSC-06-FSC-10-FSC-16-FSC-25油缸容量：-FSC（标准型）：4.5～6.0cm3,5.0～11.0cm3,8.0～17.0cm3,9.0～17.0cm3,11.0～20.0cm3-FSC（***型）：6.0～9.5cm3,8.0～14.0cm3,11.0～20.0cm3,11.0～21.0cm3,20.0～25.0cm3支撑柱塞杆行程：8mm,12mm,16mm帽盖允许质量：0.15kg,0.20kg,0.30kg质量（FSC）：0.6kg,1.0kg,1.2kg,2.0kg,3.3kg安装螺栓推荐紧固扭矩（强度分类12.9）：777N·m,1229N·m其他参数：-油压范围：2.5～7MPa-***耐压：10.5MPa-使用环境温度：0～70℃-使用流体：普通矿物油基液压油（相当于***-VG32）备注：1.当工件支撑器与夹紧器对置使用时，为了使支撑力达到（夹紧力+切削负荷）的1.5倍以上，请选择型号匹配的工件支撑器与夹紧器。2.升起弹簧力表示支撑柱塞杆上升端到下降端的弹簧力。东莞油缸TRC01-L/R,TRC02-L/R
